Датчик присутствия Linptech (ES1), BLE-Mesh, 0-10000Lux

На задней стороне основные характеристики и лого works with mijia, что указывает на работу в mihome. Надписи все на китайском, так что на данный момент устройство будет работать только в регионе Китай (в настройках приложения).

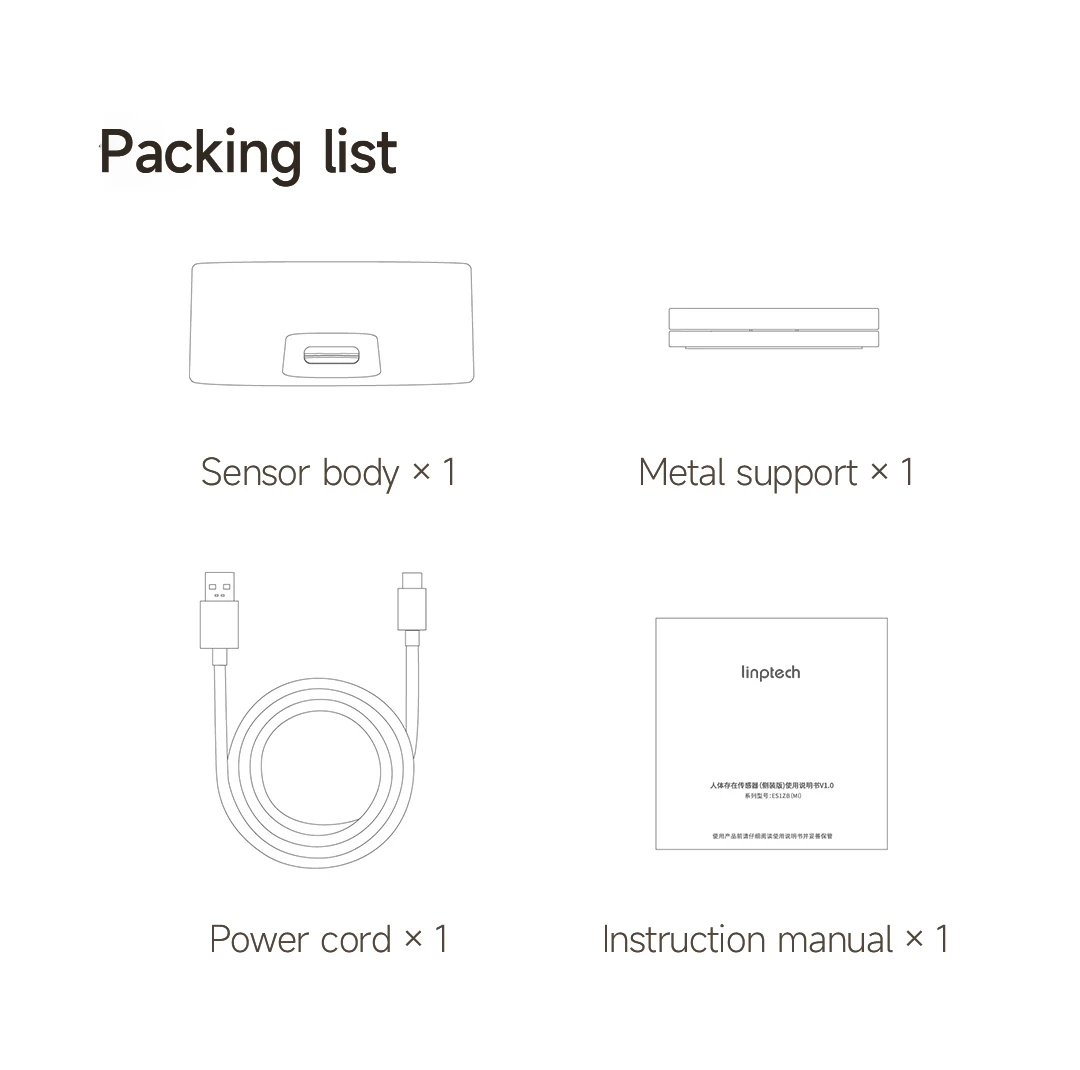

Комплектация минимальная, состоит из самого датчика, специального магнитного крепления, шнура питания USB Type-C длинной 2 метра и инструкции на том же китайском.

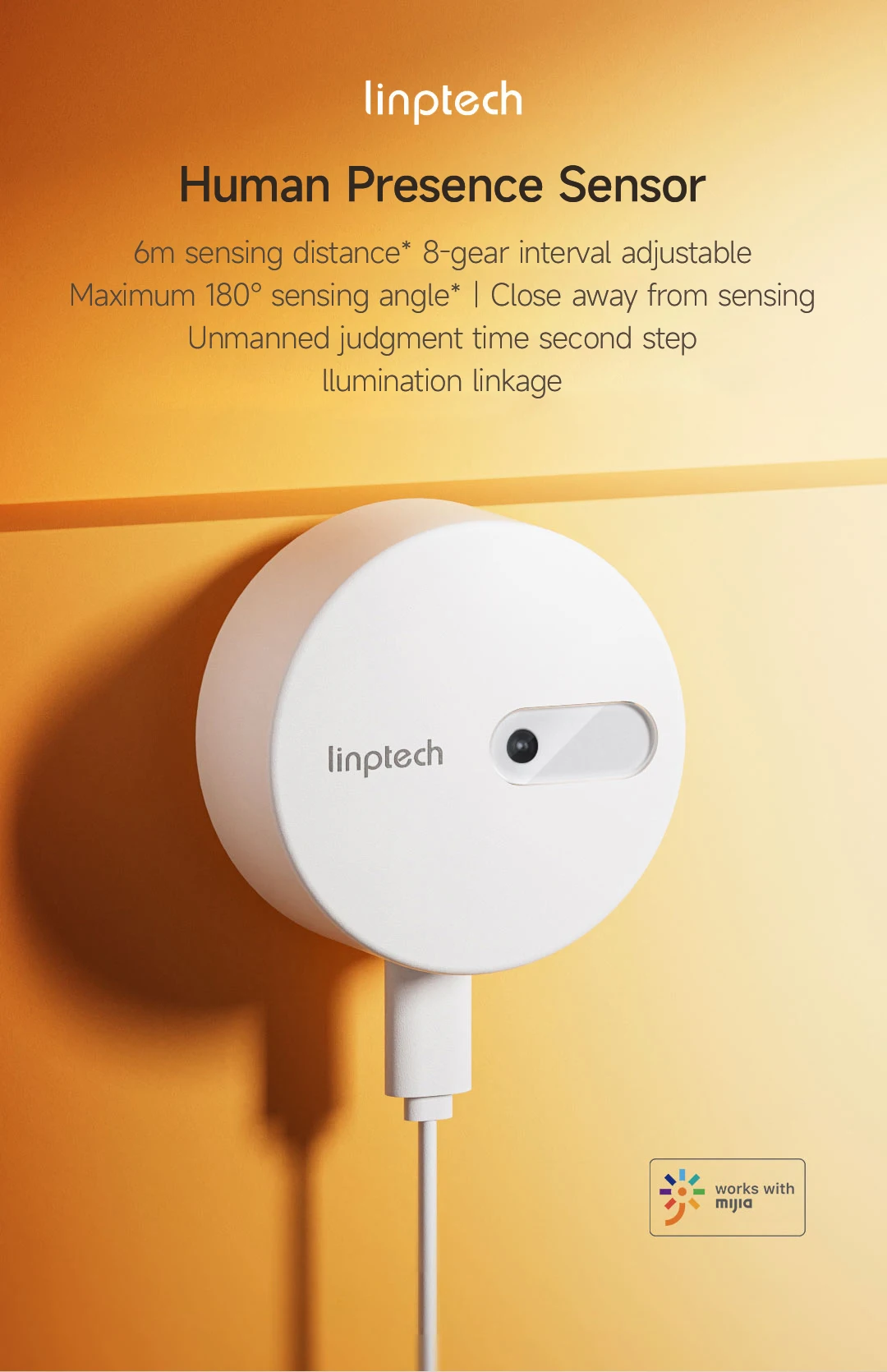

Датчик имеет форму небольшой шайбы диаметром 50 мм из пластика белого матового цвета, с довольно ярким сине красным индикатором состояния и дополнительным сенсором освещения в передней части. Основная часть микроволнового сенсора скрыта под корпусом и не выделяется на общем фоне.

На боковой стороне размещен разъем питания USB C с небольшим смещением к задней части корпуса. Решение интересное так как думаю оно позволит использовать датчик со специальным потолочным креплением типа спот светильника. Если он будет в продаже…

Питание датчика только стационарное так как устройство работает в режиме реального времени и постоянно мониторит пространство на предмет изменения. В качестве источника подойдет любой 5 В USB адаптер от старых телефонов, которыми сейчас завалены многие дома.

При подключении шнура питания и установке с родным креплением на горизонтальную поверхность, датчик выглядит немного нелепо, надпись linptech будет вертикальной. Скорее всего установка датчика предполагается или на потолок или на стену.

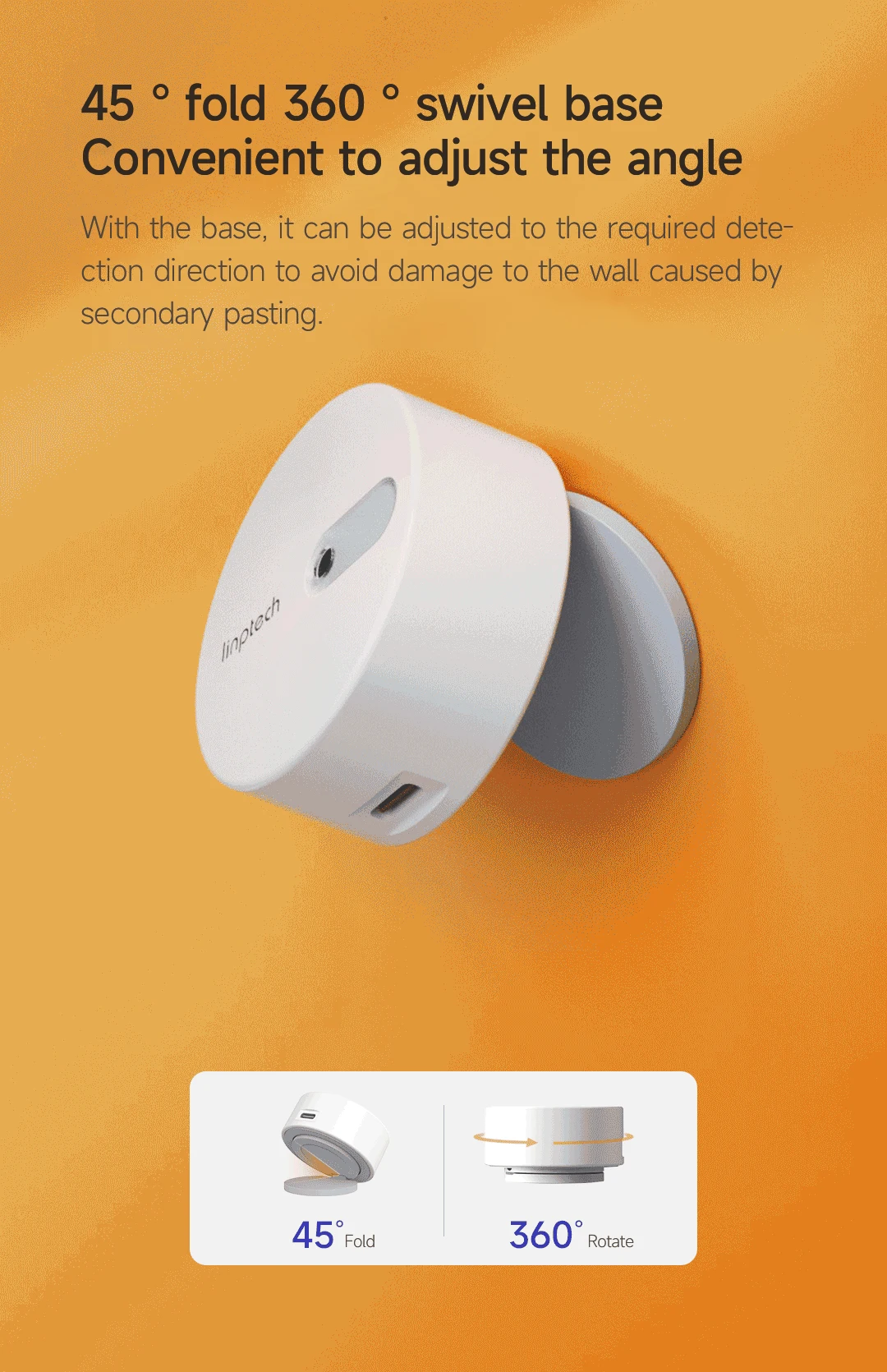

“Родное” крепление является точной копией от Linptech motion sensor SH1BB (MI) о котором я уже писал и сильно ограничивает доступные положения горизонтальной установки в пределах 45 °.

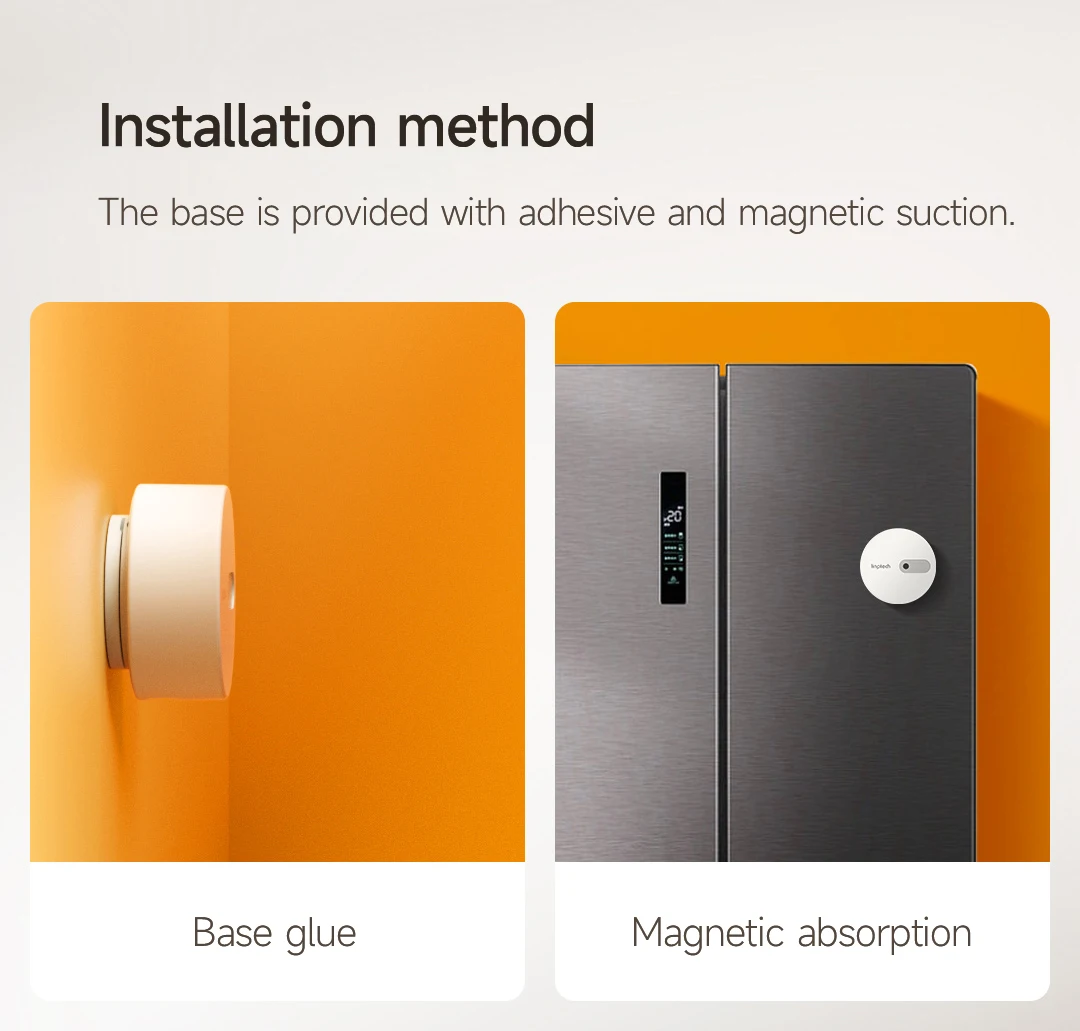

К тому же мне не понравился и метод фиксации датчика и крепления. Датчик имеет встроенный магнит в задней части корпуса которым “цепляется” к креплению. Само же крепление в одной части имеет металлическую пластину, а в другой – только двусторонний скотч. Тоесть датчик можно примагнитить к металлической поверхности, например к холодильнику, а вот с креплением, что бы установит под нужным углом, уже только клеить…

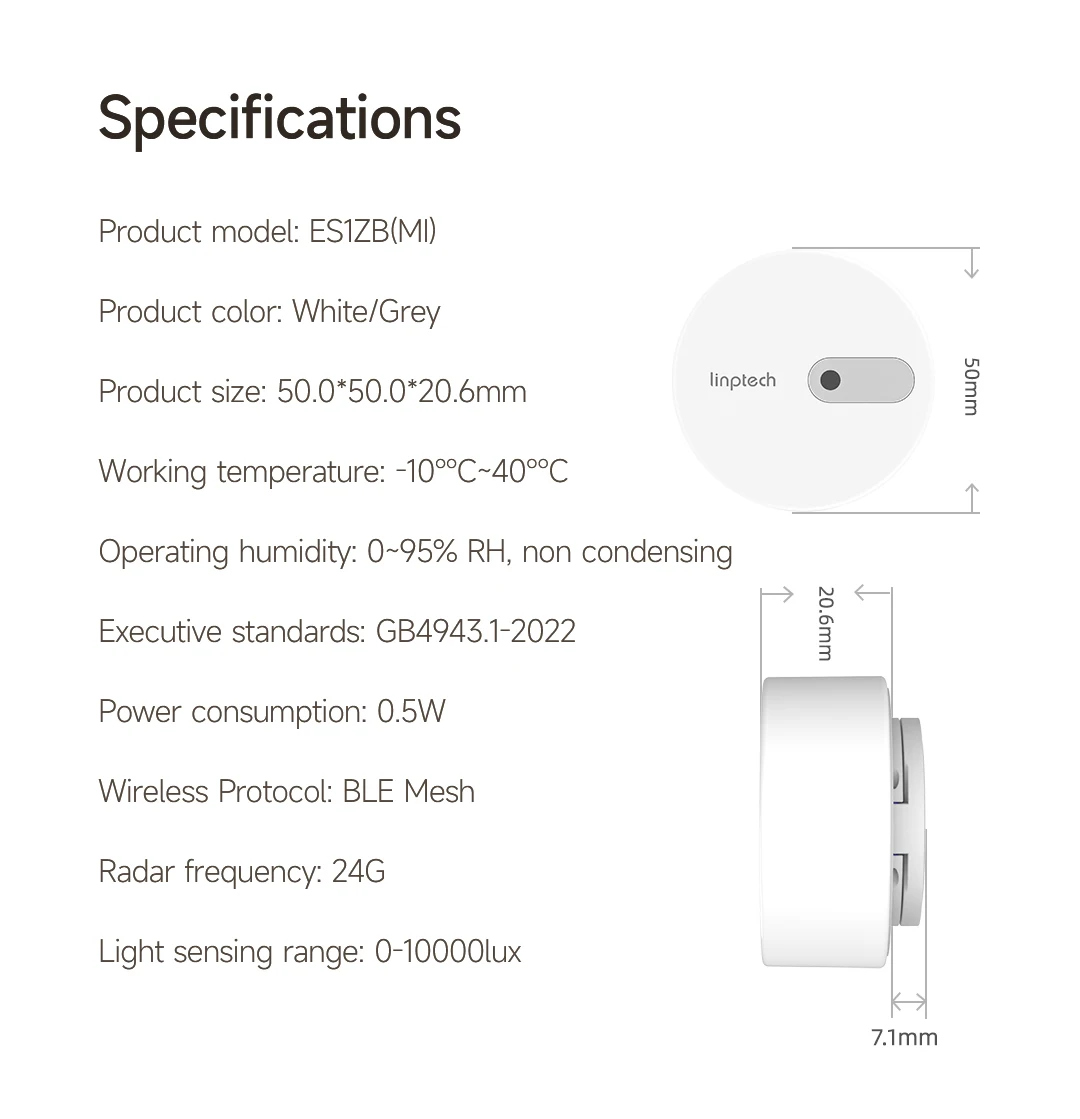

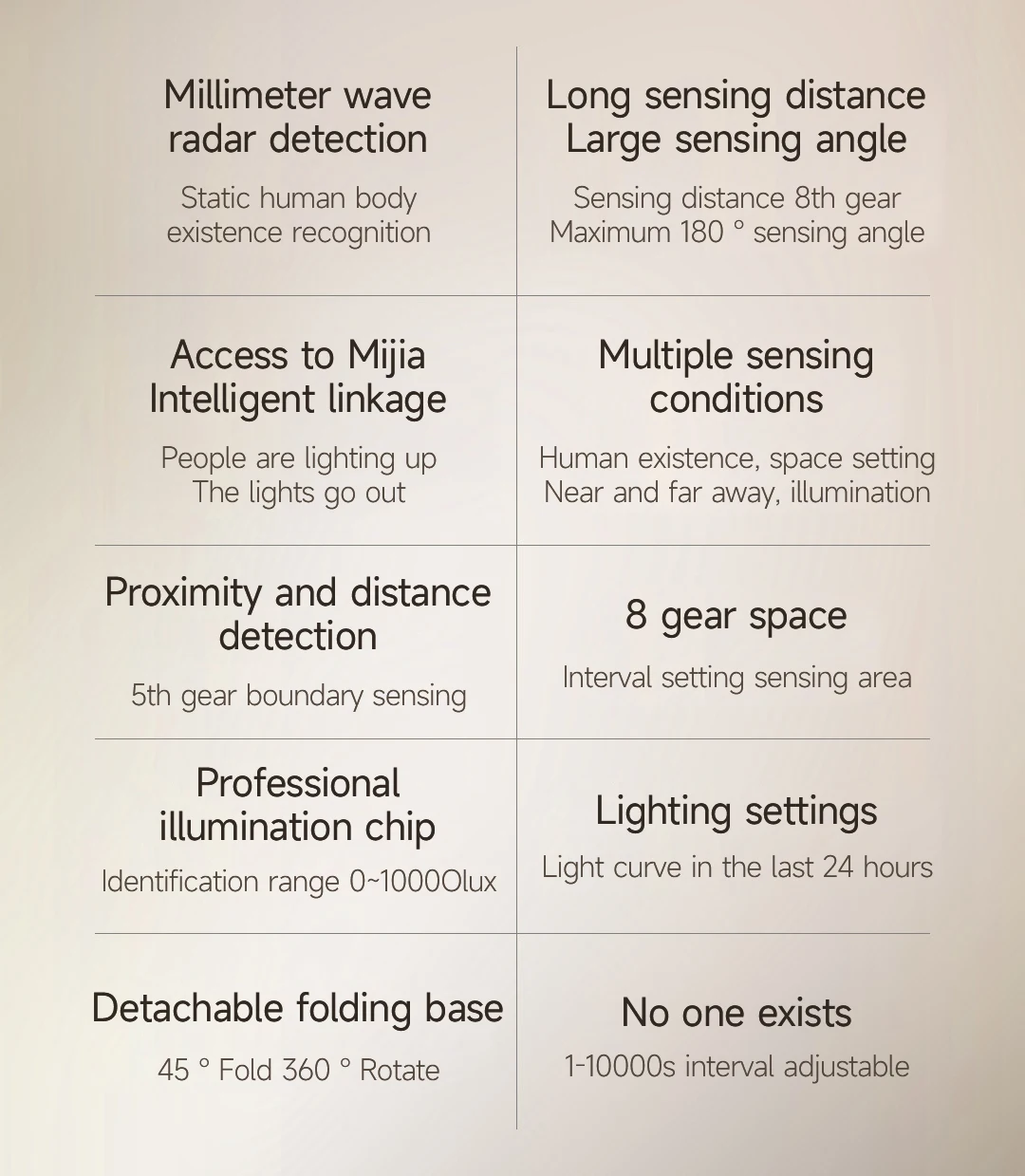

Характеристики

Производитель: Linptech

Модель: ES1ZB (MI) (领普人体存在传感器)

ID: linp.sensor_occupy.hb01

Протокол связи: Bluetooth Mesh

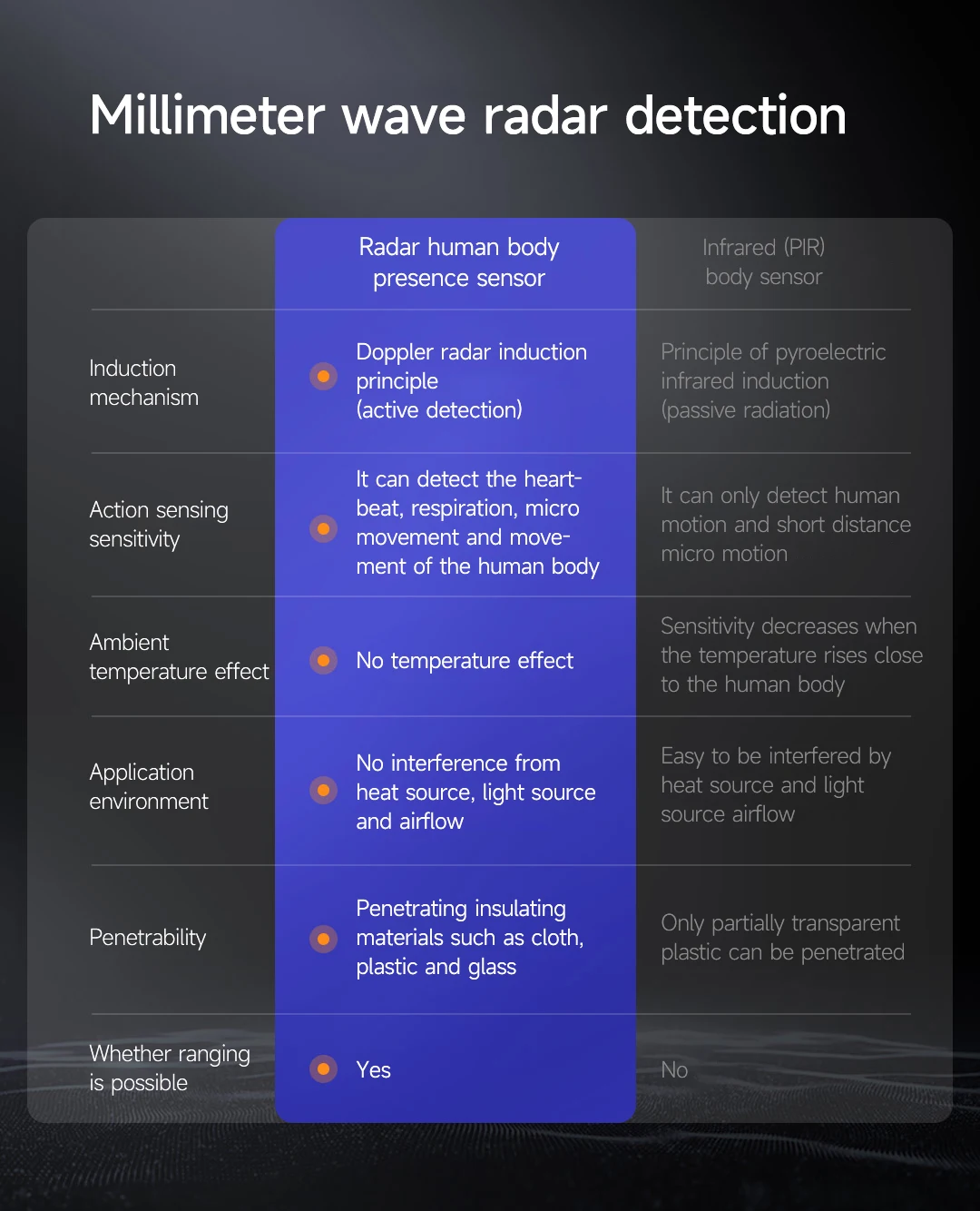

Частота радара: 24G (24 - 24,25 ГГц)

Диапазон светочувствительности: 0 - 10000 Лк

Рабочая температура: от - 10 ℃ до 40 ℃

Расстояние обнаружения: до 6 м с регулировкой чувствительности,

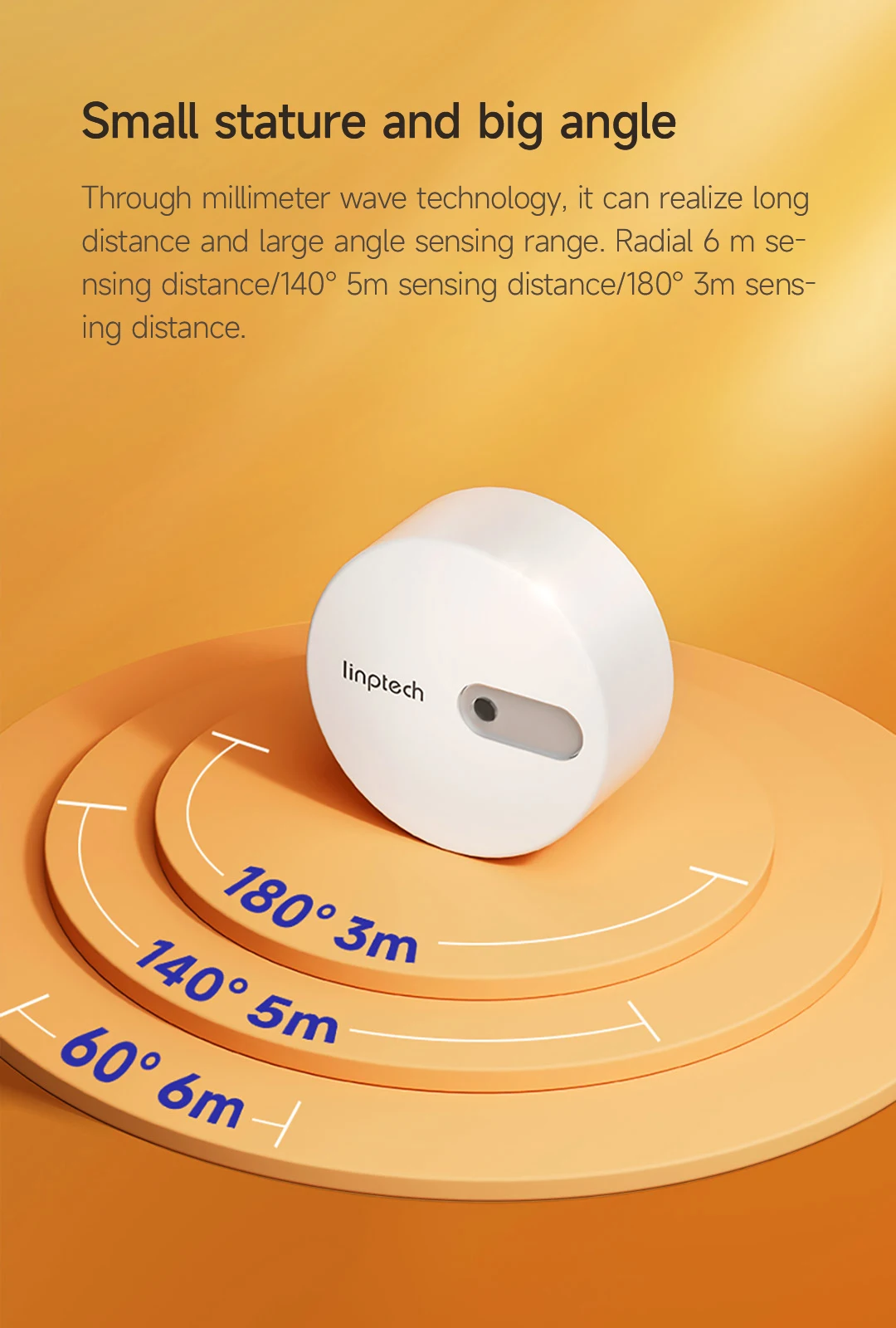

Угол обнаружения: 180 ° – 60 ° (в зависимости от расстояния),

Питание: USB Type-C 5 Вт, 0,5 Вт

Габариты: 50 х 50 х 20,6 мм

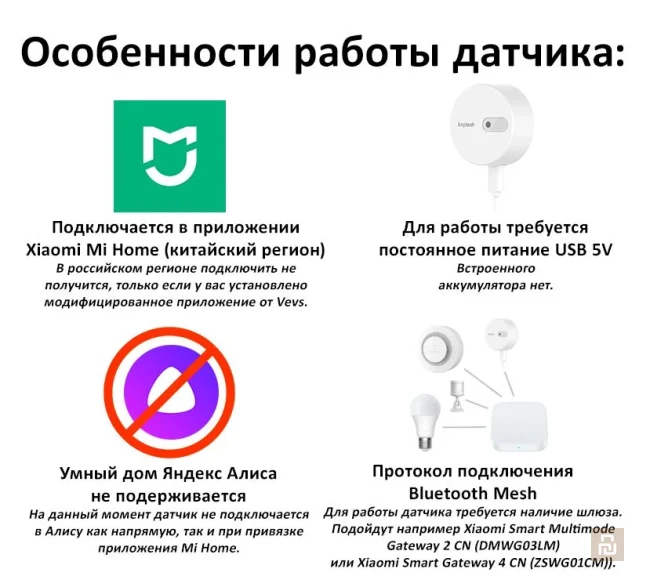

Экосистемы: Xiaomi Mi Home, регион Китай*

Подключение к Mi Home

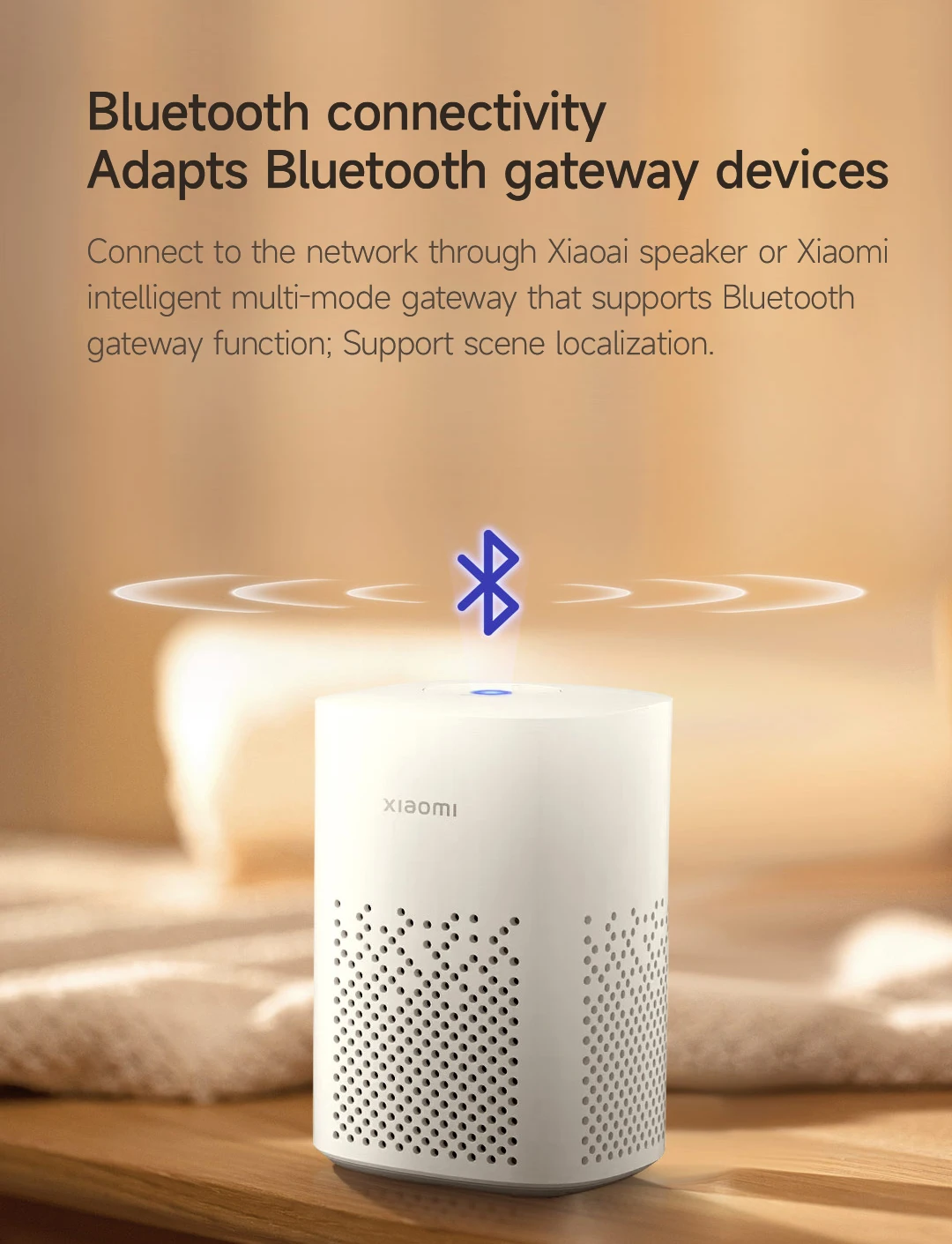

Так как датчик работает по BLE Mesh, для его работы обязательно нужен шлюз с поддержкой данного протокола. Обычные Bluetooth шлюзы, встроенные в многие устройства как дополнительный функционал – не подойдут.

Перед началом интеграции временно активируем Геолокацию на смартфоне, подаем питание на датчик, запускаем mihome и нажимаем + в верхнем правом углу приложения. Если Автопоиск не сработал, выбираем нужное устройство во вкладке Датчики присутствия и следуем указаниям.

Индикатор состояния на датчике при этом будет мигать красным и синим цветом попеременно.

Дальнейшие шаги подключения стандартные для большинства устройств экосистемы, поэтому просто следуем указаниям.

По завершении процедуры подключения приложение загрузит плагин для управления и настройки датчика. При этом устройство будет сразу подключено к шлюзу в отличии от обычных Bluetooth датчиков.

Плагин датчика довольно интересный. Основное пространство экрана занимает белый круг на бирюзовом фоне, где отображается информация о статусе пространства в реальном времени. Верхнее число указывает на расстояние до движущегося объекта в метрах. Значение расстояния приблизительное, так как присутствуют помехи от отражающих объектов, особенно в боковых проекциях. Надписи большими буквами Someone exist | No one exist указывают статус присутствия или отсутствия какого либо движущегося объекта. Числа под надписью отображают время присутствия человека в зоне видимости датчика.

Под кругом отображаются значения освещенности помещения по сенсору освещения, также практически в реальном времени.

В нижней части плагина имеются 3-ри дополнительные кнопки по нажатию на которые открываются отдельные вкладки.

Induction record – вкладка с логами работы датчика присутствия. Информация с данной вкладки довольно сомнительна. Дело в том что кроме значения Someone exist (присутствует) с указанием времени также присутствует и значение No one exist (отсутствие движения), но я в данный момент все таки находился в помещении…

Также в первое время после подключения датчика в логах срабатывание на присутствие указывалось довольно часто 3-5 упоминай в минуту, хотя мне кажется опрос состояния происходит чаще, возможно каждую секунду. А в дальнейшем, в логах, отображается только два значения Someone exist | No one exist в минуту. Сам же лог содержит записи только за последние 24 часа.

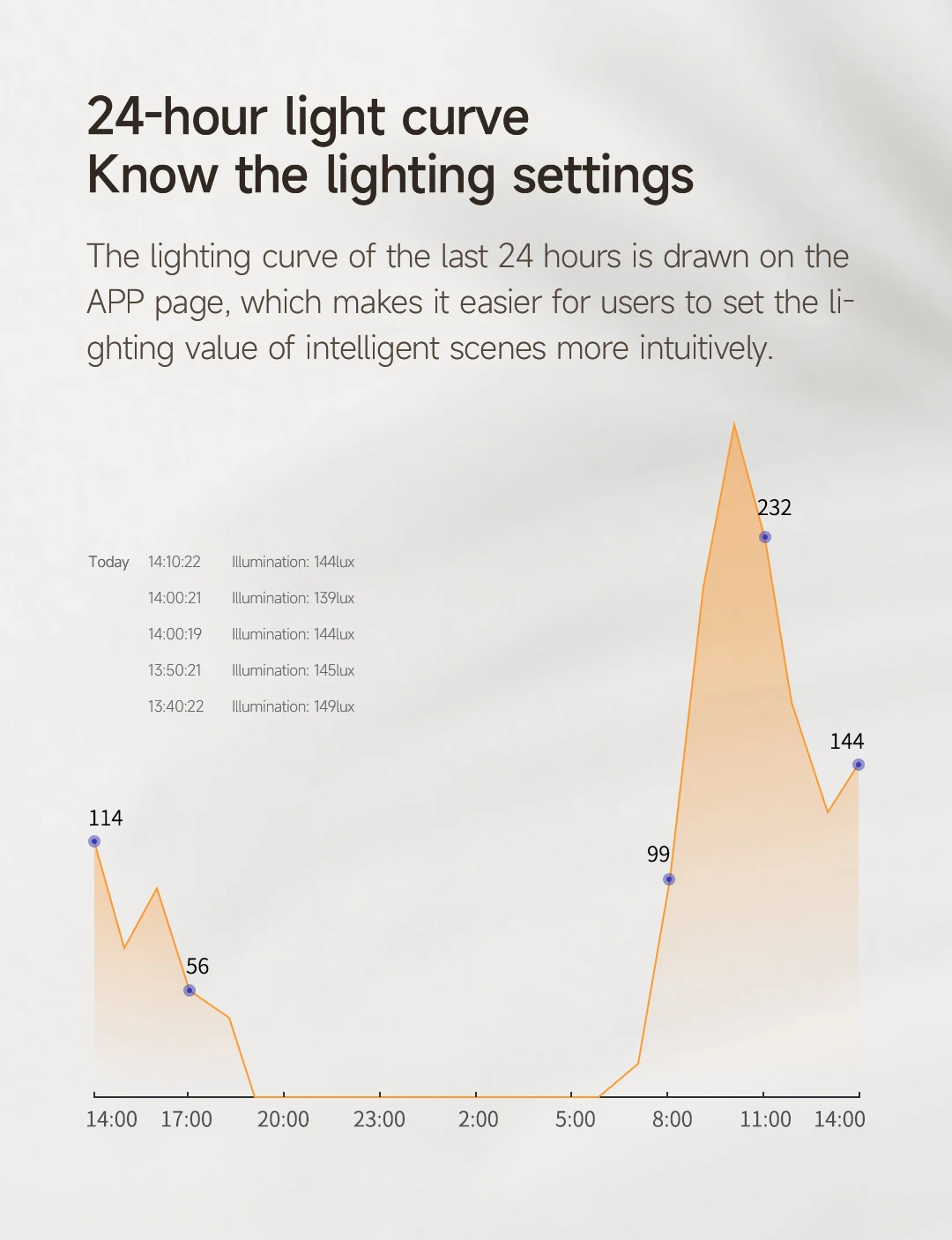

Illumination record – вкладка значений освещенности помещения с довольно наглядными графиками. Частота добавления значений в логи также не постоянна и видимо зависит от какой то дельты разницы значений. Логирование также только за 24 часа.

Automation – вкладка сценариев Автоматизации с участием данного датчика. Стоит отметить, что датчик может быть и условием (ЕСЛИ) и действием (ТО). Хотя во втором случае доступны только сцены - включить или - выключить индикатор состояния.

А вот в роли условий у датчика очень интересно хотя и не все понятно. Со стандартными сценами Sensing someone (кто то присутствует) | Sensing no one (никого нету) все просто, добавляем действие, например включение / отключение освещения. В экспериментах пробовал управлять WiFi Plug 3, сценарий получился облачным, но работал хорошо. После замены розетки на лампочку Yeelight 1SE Color, сценарий изменил режим работы на LAN, то есть локальный. Причин или условий изменения режимов работы сценариев я пока не понял…

Someone's duration is greater than – очень интересная сцена. Дословно переводится как “Чья-то продолжительность больше, чем”, а имеется ввиду, если человек находится в зоне действия датчика больше чем… Позволяет создать сценарий для ограничения времени пребывания например в туалете или ванной комнате.

No ones duration is greater than – обратная предыдущей команде сцена на условие отсутствия кого либо в помещении на более чем…

В обоих случаях можно настроить время пребывания или отсутствия в поле видимости датчика. Минимальное значение времени 1 минута, максимальное – 255 минут.

Ambient illumination is lower than | Ambient illumination is higher than – сцены относятся к сенсору освещения. Могут использоваться как отдельным условием для других сценариев, например включения режимов восход/закат, так и дополнительные условия к датчику присутствия, например включать освещение если кто то присутствует и освещение плохое.

Someone is approaching (кто то приближается) | Someone is aloofing (кто то удаляется) – не совсем понятные сцены. Так как чувствительность датчика разбита на зоны то в принципе он может понимать условия приближения и удаления человека к/от датчику. И в идеальных условиях, типа узкий длинный коридор где нужно включать освещение по мере продвижения человека (как в фильмах ужасах), я думаю это работало бы. Но в обычном домашнем помещении с кучей помехосоздающих вещей да и еще с ограничением дальности и углов работы самого датчика – в нормальной работоспособности таких сценариев я сомневаюсь.

По нажатию на (...) в верхнем правом углу плагина откроется не менее интересная вкладка Настройки.

Раздел Общие настройки полностью на кириллице и стандартный для большинства смарт устройств экосистемы. Здесь доступно изменение имени и местоположения устройства, обновление прошивки, отображение датчика на Главной странице и т.п.

Раздел Настройки устройства не переведен и все пункты на английском (в стоковом mihome), но почти все интуитивно понятно, а для тяжелых случаев иногда можно воспользоваться гугл-переводчиком.

Indicator light – отключение индикатора состояния, он довольно яркий и большой и начинает надоедать буквально в первые минуты знакомства с устройством.

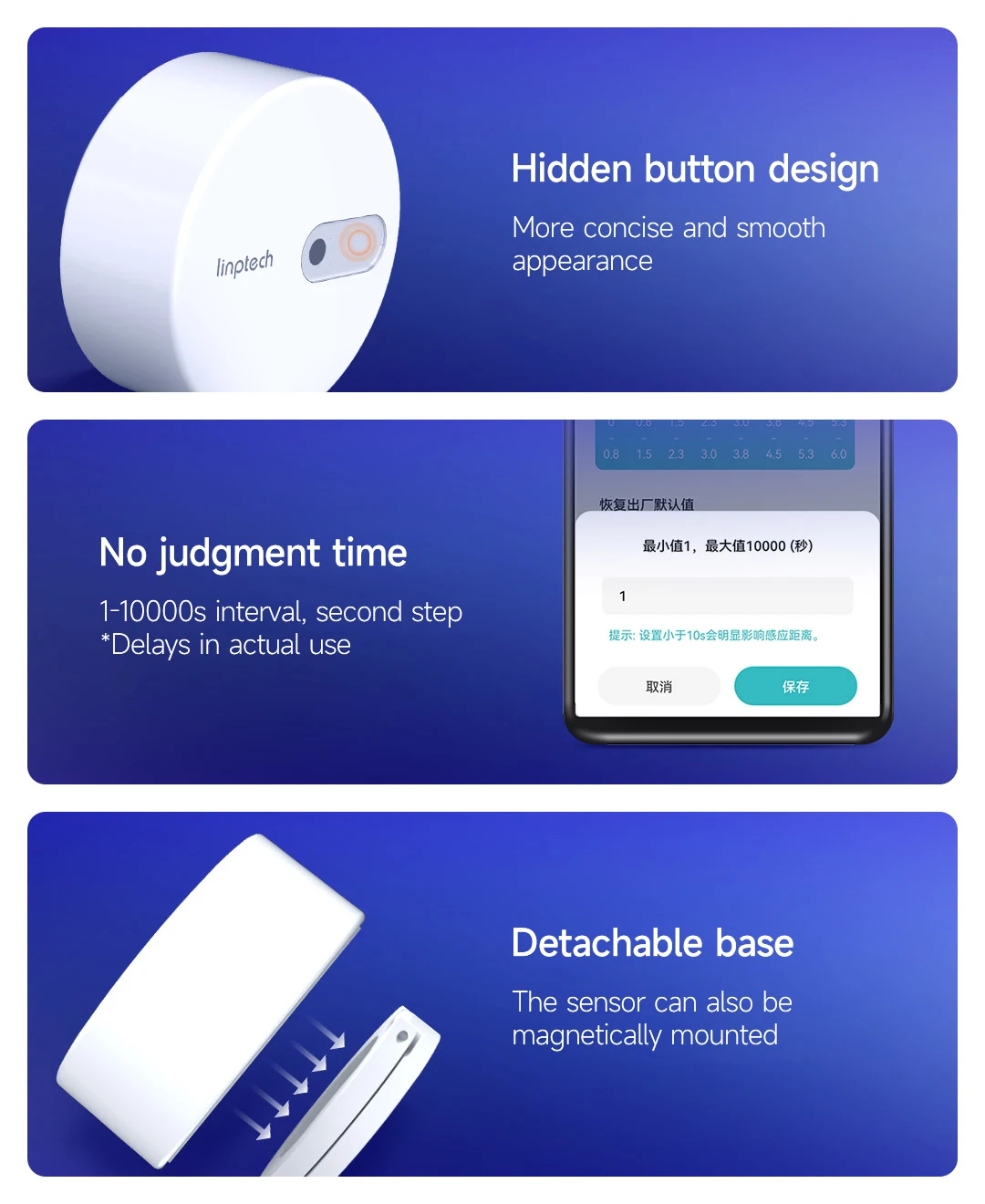

Time to judge no one exists – позволяет настраивать время после истечения которого датчик считает что никого нету в помещении если нету движения. Данный пункт удобен тем, что не нужно настраивать дополнительным условием в сценарии никого нету время срабатывания датчика. Минимальное значение 1 секунда, максимальное – 10000 сек. Но не рекомендуется устанавливать меньше 10 секунд для стабильной работы. Я оставил дефолтное значение 30 сек, вполне достаточно.

Approach distance – настройка расстояния приближения/удаления в пределах 1 - 5 метров. Видимо для сценариев Someone is approaching | Someone is aloofing. Оставил также по умолчанию.

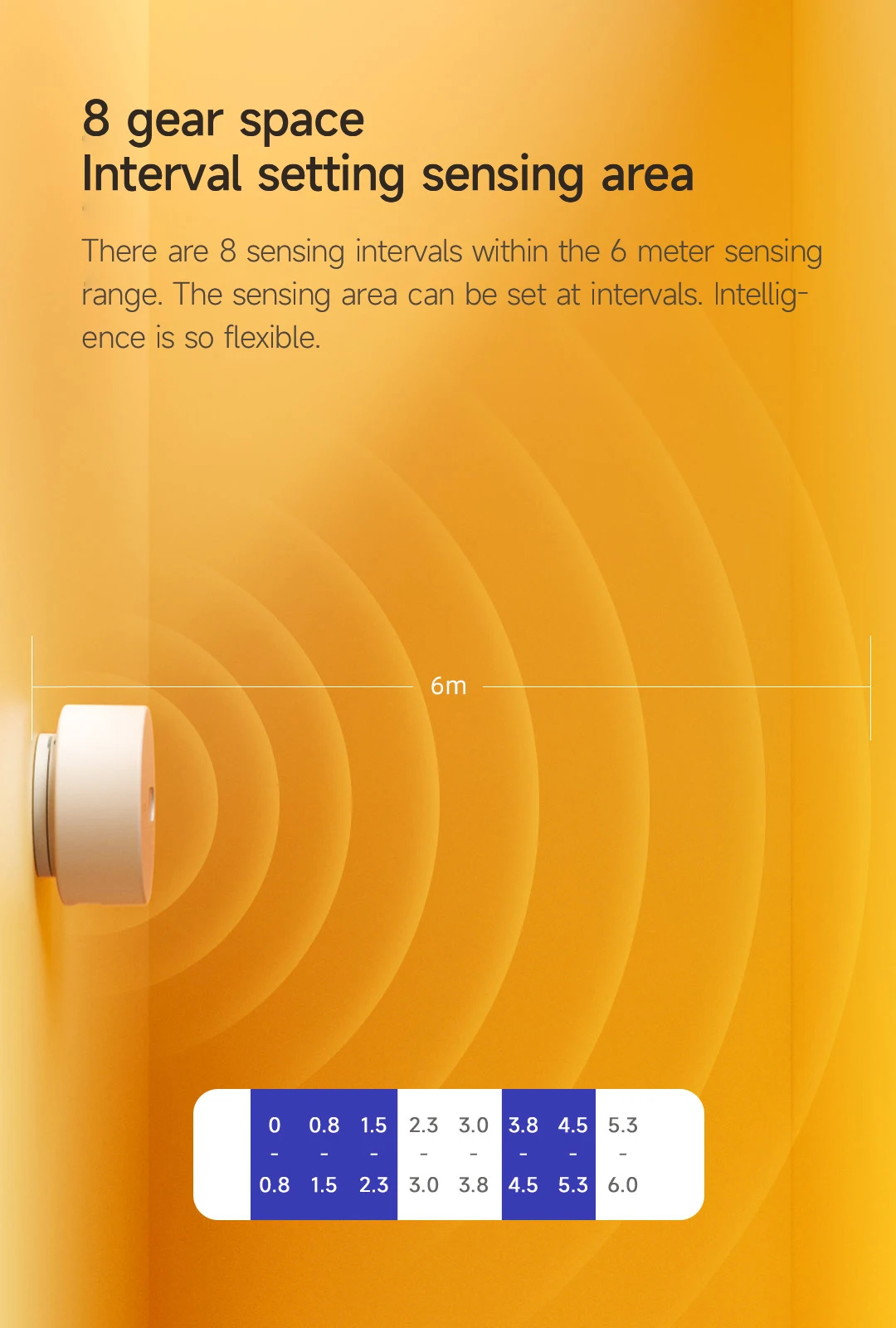

Induction range – позволяет настраивать пределы чувствительности датчика. В зонах в которых снято выделение датчик не будет реагировать на движение или присутствие. Но нужно учитывать что из за помех и ограничений, зебра как на моем скрине, работать не будет. А вот ограничить крайнее дальнее положение бывает необходимо.

В своих экспериментах я пробовал проверить проницаемость излучения датчика разных материалов. Дело в том что датчик может видеть присутствие за стеклом, например если кто то моется в душевой кабинке, то свет в ванной комнате отключаться не будет, полезный навык. Но при этом датчик также видел мое присутствие даже за межкомнатной дверью. То есть проходя мимо ванной или другого помещения, можно случайно включать-выключать освещение. Таким образом, ограничивая крайние значения диапазонов можно настроить нормальную работу сценариев в определенном помещении. Кстати через межкомнатные перестенки в полкирпича датчик уже не видит человека.

Пункт Restore default value – позволяет сбросить все настройки датчика к заводским, что полезно если что то пошло не так.

При работе с данным датчиком нужно учитывать некоторые ограничения, о которых я уже упоминал.

Во первых, это максимальная дистанция обнаружения. Она составляет 6 метров. Это меньше чем у большинства датчиков движения. Так что для реализации автоматизации в больших помещениях возможно понадобится несколько датчиков. Хотя в таких случаях можно сделать зональное освещение с отдельным датчиком под свой источник света. Например освещение лестницы при подходе к ней или рабочего места в студии.

Во вторых, угол чувствительности меняется в зависимости от расстояния, что нужно учитывать и возможно экспериментировать с расположением датчика.

Заключение.

Несмотря на придирки и недостатки датчика, мне он очень понравился… И моим домашним тоже… Придется докупать…

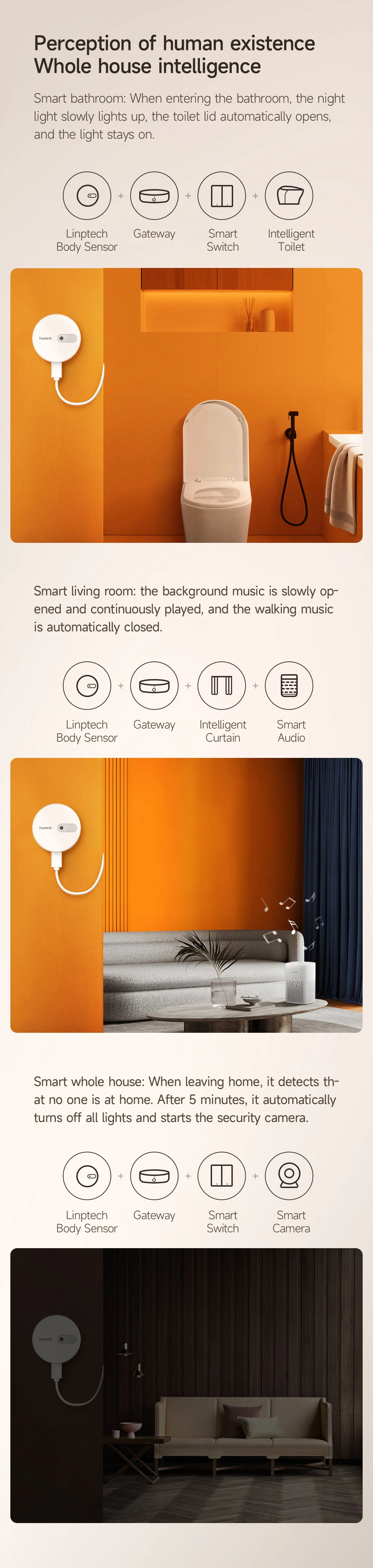

Устройство отлично подходит для управления освещением в помещениях с непостоянным посещением типа кухни, коридоры, ванной комнаты или подсобки. Микродвижения датчик определяет точно и мигания лампочек в самый неподходящий момент отсутствует. Спрятаться в душевой тоже не получится.

Встроенный сенсор освещения расширяет функционал и позволяет более тонко настраивать Автоматизацию с учетов естественного освещения. А локальный режим работы (в большинстве случаев) решает проблемы отсутствия связи с облаками и задержки работы сценариев – лампочка включается мгновенно.
